Diseñar un sistema de protección contra incendios (PCI) profesional implica mucho más que seleccionar rociadores y trazar tuberías. Requiere dominio del cálculo hidráulico, conocimiento profundo de las normas NFPA 13 NFPA 20 NFPA 25 y capacidad para coordinar cada fase — desde la ingeniería conceptual hasta el programa de mantenimiento preventivo.
En Proyecto Red, integradora mexicana de sistemas PCI, este ciclo completo es el servicio central. No se instala solo equipo: se entrega un sistema certificado, documentado y con programa de vida útil desde el día uno.
Esta guía técnica recorre cada etapa del proceso: qué se calcula, qué norma lo rige, qué errores son más comunes en campo y cómo un programa NFPA 25 robusto protege la inversión a lo largo de décadas.
1. Fundamentos del diseño hidráulico
Todo sistema PCI parte de un análisis de demanda: cuánta agua, a qué presión y durante cuánto tiempo debe suministrarse para controlar o suprimir el incendio en el área más desfavorable.
1.1 Clasificación de la ocupación
La NFPA 13 clasifica las ocupaciones en tres categorías que determinan la densidad de agua requerida.
| Clasificación | Ejemplos típicos | Densidad mínima (gpm/ft²) | Área de operación |
|---|---|---|---|
| Peligro Leve (LH) | Oficinas, hospitales, hoteles, residencias | 0.10 | 1,500 ft² |
| Peligro Ordinario Grupo 1 (OH-1) | Estacionamientos, panaderías, lavanderías | 0.15 | 1,500 ft² |
| Peligro Ordinario Grupo 2 (OH-2) | Talleres de maquinaria, librerías, restaurantes | 0.20 | 1,500 ft² |
| Peligro Extra Grupo 1 (EH-1) | Plantas de aerosoles, plantas de madera, hule | 0.30 | 2,500 ft² |
| Peligro Extra Grupo 2 (EH-2) | Plantas de pintura, destilerías, plantas de asfalto | 0.40–0.60 | 2,500 ft² |
| Almacenamiento (Storage) | Cedis, rack selectivo, rack doble profundidad | Varía — ver NFPA 13 Cap. 12–20 | 2,000–2,500 ft² |
1.2 Cálculo hidráulico por área/densidad
El método más preciso y requerido por NFPA 13 para proyectos de mediana y alta complejidad es el cálculo hidráulico por computadora, que determina presión y flujo en cada nodo de la red.
El cálculo se realiza en sentido inverso: se parte del rociador más desfavorable (el más alejado o el de mayor elevación) y se construye hacia la fuente. La suma de todas las demandas, más la pérdida de presión por fricción, más la columna estática de agua, determina los requerimientos en el punto de conexión al sistema hidráulico.
1.3 Área remota de diseño
La norma exige calcular para el área en la que estadísticamente ocurrirán más activaciones simultáneas. Para Peligro Ordinario, esto es típicamente 1,500 ft² (≈139 m²), lo que equivale a 12–16 rociadores estándar de 12 ft² de cobertura.
2. Selección de componentes del sistema
2.1 Rociadores automáticos
La selección del rociador correcto impacta directamente la efectividad del sistema. Los parámetros principales son: K-factor, temperatura de operación, cobertura máxima, orientación y sensibilidad RTI.
| Tipo de rociador | K-factor típico | Aplicación principal | Norma de referencia |
|---|---|---|---|
| Estándar (upright/pendent) | 5.6 | Ocupaciones LH y OH | NFPA 13 / UL 199 |
| Extended Coverage | 5.6–8.0 | Áreas abiertas, pasillos anchos | NFPA 13 / UL 199 |
| Large Drop | 11.2 | Almacenamiento peligro ordinario | NFPA 13 / UL 199 |
| ESFR (Early Suppression Fast Response) | 14.0–25.2 | Almacenamiento de rack alto | NFPA 13 / UL 199 |
| Residencial | 3.0–5.6 | Vivienda, hoteles, hospitales | NFPA 13R / UL 1626 |
| In-rack (entre rack) | 5.6–11.2 | Interior de estanterías altas | NFPA 13 Caps. 12–17 |
2.2 Tuberías y soportería
Los materiales más comunes para redes de rociadores son hierro negro Schedule 10 o 40 (diámetros ≥2") y CPVC (diámetros ≤2" en ocupaciones LH y OH-1). La selección depende de la presión de trabajo, la agresividad del agua y la ocupación. La soportería debe cumplir los intervalos máximos de NFPA 13 Capítulo 9: no más de 15 ft entre soportes en tuberías de 1" y no más de 20 ft en tuberías de 2" o mayores.
2.3 Válvulas de control y zona
Cada sistema debe tener una válvula indicadora supervisada (OS&Y o mariposa con supervisión) en la entrada. Los sistemas divididos en zonas facilitan el aislamiento durante mantenimiento y permiten localizar fugas sin sacar de servicio toda la red. NFPA 13 y NFPA 25 exigen que todas las válvulas de control sean accesibles y estén identificadas con placa de zona.
3. Diseño de red de tuberías verticales (standpipe)
NFPA 14 regula los sistemas de tuberías verticales que abastecen mangueras para uso de brigadas o bomberos. En edificios de más de cuatro pisos o con áreas mayores a 5,000 m², su instalación es prácticamente obligatoria por normatividad local.
| Clase | Usuarios | Conexión / Salida | Flujo mínimo | Presión mínima en punta |
|---|---|---|---|---|
| Clase I | Bomberos únicamente | Conexión 2½" (64 mm) | 500 gpm (primera salida) + 250 gpm (cada adicional) | 100 psi |
| Clase II | Ocupantes / brigada interna | Gabinete con manguera 1½" y boquilla | 100 gpm | 65 psi |
| Clase III | Bomberos + ocupantes | Salida 2½" + reducción a 1½" | 500 gpm total | 100 psi (2½") / 65 psi (1½") |
El diámetro mínimo de la tubería vertical principal es de 4" para sistemas Clase I y III. Las conexiones de alimentación desde el exterior (siamesas) deben ser accesibles para las unidades de bomberos y estar claramente identificadas.
4. Sistema de bombeo contra incendio
NFPA 20 es la norma que rige el diseño, instalación y prueba de estaciones de bombeo dedicadas a protección contra incendios. El cumplimiento de esta norma es uno de los puntos que distingue a un sistema profesional de una instalación informal.
4.1 Componentes de la estación de bombeo
- Bomba principal (centrífuga horizontal o vertical turbina) dimensionada al 150% del flujo de diseño y al 65% de la presión de corte.
- Bomba Jockey (piloto) para mantener la presión del sistema y detectar fugas menores sin arrancar la bomba principal.
- Motor eléctrico como primera fuente de energía, con alimentación desde tablero de transferencia automática (ATS).
- Motor diésel como fuente de respaldo independiente, con depósito de combustible para mínimo 8 horas de operación continua.
- Panel de control UL Listed conforme a NFPA 20, con indicadores de estado, alarmas y modo de prueba.
- Válvula de alivio de presión tarada al 140% de la presión de corte de la bomba.
- Medidor de flujo para prueba de aceptación y mantenimiento periódico.
4.2 Prueba de aceptación de la bomba
Antes de poner en servicio la estación, se realiza una prueba con medidor de flujo que verifica los tres puntos de la curva. Los resultados se documentan y forman parte del expediente del proyecto. NFPA 25 exige repetir esta prueba anualmente y cada cinco años para verificar degradación del impeler.
5. Proceso de instalación en campo
La instalación de un sistema PCI es una secuencia coordinada de actividades que involucra ingeniería civil, mecánica y eléctrica. Cualquier desvío del orden puede generar retrabajos costosos o, peor, deficiencias de seguridad.
Replanteo y marcaje
Se transfiere el diseño hidráulico al plano físico del edificio. Se marcan los puntos de anclaje de soportería, las perforaciones en losa o muros y las ubicaciones de rociadores, válvulas y panel. Se verifica que la ubicación real coincide con el modelo de diseño (BIM o CAD).
Instalación de soportería
Se anclan los soportes de tubería a la estructura del edificio. Los soportes deben ser del tipo y espaciado especificado en NFPA 13 y verificados para resistir cargas sísmicas según la zona geográfica. En zonas sísmicas, se añaden soportes de cable de restricción lateral.
Tendido de tuberías principales
Se instalan los alimentadores principales (≥3"), generalmente hierro negro con uniones Victaulic ranuradas. La unión Victaulic es preferida sobre la soldadura en muchos proyectos por velocidad y facilidad de mantenimiento futuro. Se verifica pendiente mínima de ½" por cada 10 ft hacia los puntos de drenaje.
Tendido de ramales y derivaciones
Se conectan los ramales a los alimentadores usando tees reducidas o salidas MR (Mechanical Tee). Los ramales de ≤2" pueden ser CPVC si la ocupación lo permite. Se instalan los brazos de giro (arm overs) y espigos de cada rociador conforme al espaciado del diseño.
Instalación de válvulas y accesorios
Se instalan válvulas OS&Y o mariposa en cada zona, válvulas de prueba y drenaje, manómetros y estaciones de prueba de flujo. Las válvulas deben quedar etiquetadas con tarjeta de zona y alineación indicando el área que controlan.
Prueba hidrostática
Se presuriza el sistema a 200 psi o 50 psi por encima de la presión de trabajo (la mayor de las dos) durante dos horas. Se verifica que no haya caída de presión superior a 3 psi. Los resultados se registran en el formato de prueba que pasa a formar parte del expediente del edificio.
Instalación de rociadores
Los rociadores se instalan después de la prueba hidrostática para evitar daños durante la presurización. Se usa llave dinamométrica calibrada al torque especificado por el fabricante. Se verifica orientación (upright/pendent/sidewall), temperatura del bulbo y distancias mínimas a obstrucciones según NFPA 13.
Prueba de aceptación y puesta en servicio
Se realizan las pruebas de aceptación conforme a NFPA 13 Capítulo 29: prueba de flujo de la zona más hidráulicamente desfavorable, verificación de la bomba y Jockey, integración con el sistema de detección y alarma, y revisión visual completa. Se entrega el expediente al propietario.
6. Programa de mantenimiento NFPA 25
NFPA 25 — Standard for the Inspection, Testing and Maintenance of Water-Based Fire Protection Systems — es la norma que define qué se inspecciona, qué se prueba y con qué frecuencia a lo largo de la vida útil del sistema.
Un programa robusto de NFPA 25 no solo cumple con requisitos legales y de aseguradora: es lo que garantiza que el sistema funcione el día que se necesite. La gran mayoría de los fallos documentados en sistemas PCI se deben a válvulas cerradas inadvertidamente, obstrucción de tuberías o deterioro no detectado de la bomba.
6.1 Matriz de inspección, prueba y mantenimiento
| Componente | Semanal | Mensual | Trimestral | Anual | Quinquenal |
|---|---|---|---|---|---|
| Bomba principal — inspección visual | ✓ | — | — | — | — |
| Bomba Jockey — arranque sin carga | ✓ | — | — | — | — |
| Nivel de combustible diésel | ✓ | — | — | — | — |
| Válvulas de control — posición abierta | ✓ | — | — | — | — |
| Manómetros — lectura normal | — | ✓ | — | — | — |
| Bomba — arranque bajo carga (flujo de prueba) | — | — | ✓ | — | — |
| Válvulas de zona — apertura/cierre | — | — | ✓ | — | — |
| Prueba de flujo — zona de alarma | — | — | — | ✓ | — |
| Inspección interna de tuberías (obstrucción) | — | — | — | ✓ | — |
| Prueba de curva completa de la bomba | — | — | — | ✓ | — |
| Inspección interna de cañerías | — | — | — | — | ✓ |
| Prueba hidrostática de tuberías | — | — | — | — | ✓ |
| Revisión y sustitución de rociadores de muestra | — | — | — | — | ✓ (a los 50 años) |
6.2 Inspección interna de tuberías y obstrucción
Uno de los problemas más subestimados en sistemas PCI existentes es la obstrucción interna de tuberías. Las causas más comunes en México incluyen agua con alto contenido de minerales (incrustaciones calcáreas), corrosión interna acelerada por agua estancada en sistemas secos y presencia de sedimentos o materiales biológicos.
NFPA 25 exige una investigación de obstrucción cuando se detecta cualquiera de estas condiciones: descarga de agua turbia o con sedimentos durante una prueba de flujo, disminución del flujo o presión respecto a la prueba de aceptación, hallazgo de obstrucciones en válvulas o medidores, o historial de problemas similares en edificios del mismo propietario.
6.3 Rociadores fuera de servicio
Cuando un rociador debe retirarse (por daño físico, condición de alarma o sustitución preventiva a los 50 años), existe un protocolo estricto. El área afectada puede quedar temporalmente sin protección siempre que se notifique a la brigada de emergencia, se coloque señalización y se instale el reemplazo en un plazo máximo de 10 días hábiles según NFPA 25 15.3.

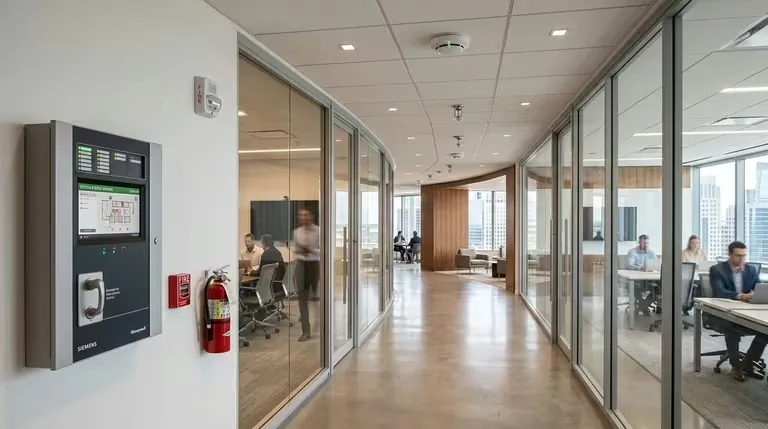

7. Integración con sistemas de detección y alarma
NFPA 72 — National Fire Alarm and Signaling Code — regula la integración entre el sistema de rociadores y el sistema de detección/alarma. Esta integración es obligatoria en prácticamente todos los proyectos comerciales e industriales.
7.1 Dispositivos de señalización de flujo
Los interruptores de flujo (flow switches) instalados en cada ramal principal detectan el movimiento de agua provocado por la activación de uno o más rociadores. La señal se envía al panel de control de alarma, que a su vez activa sirenas, estrobos y notificación a la central de monitoreo. El retardo mínimo para evitar falsas alarmas es de 30 a 90 segundos según la instalación.
7.2 Monitoreo de válvulas
Todas las válvulas de control deben estar supervisadas — es decir, conectadas al panel de alarma de modo que cualquier movimiento hacia la posición cerrada genere una señal de alerta. Esto es crítico: un sistema con válvulas cerradas inadvertidamente es un sistema inoperable. NFPA 72 y NFPA 25 lo exigen conjuntamente.
7.3 Sistemas de preacción y diluvio
En ocupaciones con alto riesgo de daño por agua (salas de datos, museos, archivos) o con materiales especialmente peligrosos (plásticos en almacenamiento, líquidos inflamables), se usan sistemas de preacción o diluvio en lugar de rociadores mojados convencionales. En estos casos, la integración con detección es más compleja: la apertura de la válvula de diluvio solo ocurre cuando el panel recibe señal de dos detectores independientes (circuito de preacción de doble interconexión).
8. Documentación y expediente del sistema
Un sistema PCI sin documentación adecuada es un sistema difícil de mantener y prácticamente imposible de modificar sin riesgo. Proyecto Red entrega un expediente completo que incluye todos los documentos necesarios para la vida útil del sistema.
- Planos as-built (como quedó construido) en formato CAD/PDF, incluyendo isométricos de tuberías, ubicación de válvulas y rociadores, y diagrama unifilar del sistema de bombeo.
- Memoria de cálculo hidráulico con los datos de diseño, la curva de la bomba seleccionada y los flujos y presiones calculados en cada nodo.
- Actas de prueba hidrostática firmadas por el instalador y el inspector, con fechas, presiones y duración.
- Reportes de prueba de aceptación NFPA 13 y NFPA 20 con todos los parámetros verificados.
- Hoja de datos de cada rociador instalado (fabricante, modelo, K-factor, temperatura, número de listado UL).
- Manual de operación del panel de control de la bomba y procedimiento de prueba mensual.
- Programa de mantenimiento NFPA 25 con calendario de actividades para los primeros cinco años.
- Listado de refacciones recomendadas (rociadores de repuesto, juntas, válvulas) con cantidades mínimas por zona.
9. Errores comunes en sistemas PCI en México
La experiencia de campo de Proyecto Red en la integración de sistemas ha identificado los errores más recurrentes que comprometen la efectividad y la validez normativa de los sistemas PCI.
| Error | Consecuencia | Norma afectada | Solución |
|---|---|---|---|
| Subclasificación de la ocupación | Sistema insuficiente para controlar el incendio real | NFPA 13 Cap. 5 | Análisis de carga de fuego por ingeniero certificado |
| Rociadores bloqueados por instalaciones nuevas | Distribución de agua comprometida | NFPA 13 Sec. 8.5 | Revisión obligatoria tras cualquier remodelación |
| Bomba sin fuente de energía de respaldo | Sistema inoperable en corte de luz durante incendio | NFPA 20 Sec. 9 | Motor diésel de respaldo + ATS verificado |
| Válvulas de zona cerradas sin registro | Sistema sin agua en área crítica | NFPA 25 Sec. 13.3 | Monitoreo electrónico + bitácora semanal |
| Presión insuficiente en extremo remoto | Cobertura deficiente del rociador más alejado | NFPA 13 Cap. 28 | Recalcular hidráulicamente con datos reales del suministro |
| Ausencia de prueba de obstrucción | Tuberías bloqueadas que no entregan agua | NFPA 25 Sec. 14 | Inspección interna quinquenal y prueba de flujo anual |
| Rociadores con pintura aplicada después de instalar | Tiempo de activación severamente retardado | NFPA 13 Sec. 6.2 | Sustitución inmediata; nunca pintar rociadores |
